Информационные и опознавательные знаки Транснефть

ООО "ССТ" осуществляет поставку информационных, опознавательных,

предупредительных знаков для объектов ОАО «АК «Транснефть»

Знаки информационно-предупреждающие предназначены для обозначения границ охранной зоны, объектов (оборудования), мест пересечения с различными типами коммуникаций, мест поворота, указания километража и чтения его при вертолетном патрулировании, пограничных и иных отметок на трассах трубопроводов. Нормативный срок службы изделия 5 лет.

Знак информационно-предупреждающий с щитом указателем. ПВХ

Состав изделия:


1. трехгранная (в сечении равносторонний треугольник со стороной 180мм) информационная стойка из морозостойкого, негорючего специального полимерного композита с информационными надписями;
2. сигнальный колпак со световозвращающими элементами;
3. щит-указатель (информационная табличка);
4. анкерное устройство.




Основные габаритные размеры:


- высота стойки 2500мм;
- ширина грани стойки 180мм;

- щит-указатель (информационная табличка) 500х300мм.

Знак П-образный предупреждающий с щитом указателем. ПВХ

Состав изделия:

1. четырехгранные (в сечении квадрат со стороной 200мм) информационные стойки из морозостойкого, негорючего специального полимерного композита с информационными надписями;
2. щиты-указатели (информационные таблички, 2шт на знак);
3. анкерные устройства (2шт на знак).


Основные габаритные размеры:

- высота знака 2500мм;
- ширина знака 2500мм;
- ширина грани стойки 200мм;
- щит-указатель (информационная табличка) 500х300х0,8мм.

Состав изделия:
1. трехгранная (в сечении равносторонний треугольник со стороной 180мм) информационная стойка из морозостойкого, негорючего специального полимерного композита с информационными надписями;
2. козырек для контроля с воздуха (километровый знак) с информационными надписями;
3. щит-указатель (информационная табличка);
4. анкерное устройство.


Основные габаритные размеры:
- высота стойки 2500мм;
- ширина грани стойки 180мм;

- щит-указатель (информационная табличка) 500х300мм.
– козырек для контроля с воздуха 500х770 мм

Знак информационно-предупреждающий с козырьком для контроля с воздуха (километровым знаком) и щитом указателем. ПВХ

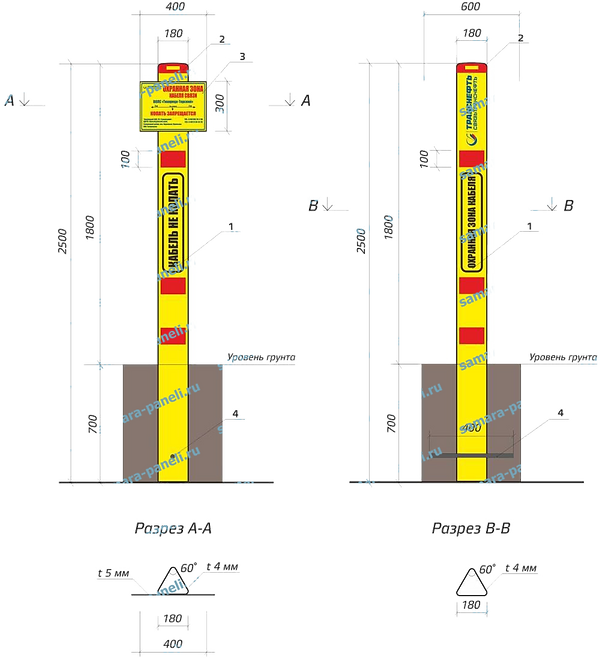

Знак информационно-предупреждающий с щитом указателем. ПВХ, цвет желтый RAL 1023

Состав изделия:


1. трехгранная (в сечении равносторонний треугольник со стороной 180мм) информационная стойка из морозостойкого, негорючего специального полимерного композита с информационными надписями;
2. сигнальный колпак со световозвращающими элементами;
3. щит-указатель (информационная табличка);
4. анкерное устройство.




Основные габаритные размеры:


- высота стойки 2500мм;
- ширина грани стойки 180мм;

- щит-указатель (информационная табличка) 400х300мм.

Знак информационно-предупреждающий с щитом указателем. МЕТАЛЛ

Состав изделия:


1. щит-указатель (информационная табличка);
2. стальная круглая информационная стойка Ø76мм t=3,0мм;
3. заглушка на стойку из стали листовой t=2мм квадратной формы.



Основные габаритные размеры:


- высота стойки 2400мм;
- геометрические характеристики стойки - Ø76мм t=3,0мм;

- щит-указатель (информационная табличка) 500х300х0,8мм без отбортовки.

Состав изделия:


1. козырек для контроля с воздуха из стали листовой оцинкованной t=0,8мм
2. щит-указатель (информационная табличка);
3. стальная круглая информационная стойка Ø76мм t=3,0мм;
4. крепежный элемент для козырька из стали листовой t=2мм квадратной формы.




Основные габаритные размеры:


- высота стойки 2400мм;
- геометрические характеристики стойки - Ø76мм t=3,0мм;
- щит-указатель (информационная табличка) 500х300х0,8мм без отбортовки.
- козырек для контроля с воздуха 800х500х0,8мм без отбортовки

Знак информационно-предупреждающий с козырьком для контроля с воздуха (километровым знаком) и щитом указателем. МЕТАЛЛ
Знак П-образный предупреждающий с щитом указателем. МЕТАЛЛ

Состав изделия:


1. стальные круглые информационные стойки Ø76мм t=3,0мм;
2. щиты-указатели (информационные таблички).




Основные габаритные размеры:


- высота аншлага 2400мм, ширина аншлага 2200мм;
- геометрические характеристики стоек - Ø76мм t=3,0мм;

- щиты-указатели (информационные таблички) 500х300х0,8мм без отбортовки.

Виды табличек
Знак Транснефть охранная зона
Знак Транснефть огнеопасно нефтепровод
Знак огнеопасно
Знак Транснефть охранная зона нефтепровода
Знак Транснефть высокое давление землю не копать
Знак Транснефть внимание нефтепровод движение запрещено
Километровый Знак Транснефть нефтепровода
Знак Транснефть указатель направления
знак огнеопасно
Знак Транснефть внимание нефтепровод движение запрещено
схема узла запуска СОД Транснефть

Нанесение изображения на щит-указатель (металл) – аппликация ламинированной самоклеящейся виниловой пленкой Orajet 3640-010 с полноцветной печатью экосольвентными красками, устойчивыми к
ультрафиолетовому излучению, статическому воздействию жидкостей: 3%й раствор хлорида
натрия, дистиллированной воды и минеральных масел.

Нанесение изображения на щит-указатель (ПВХ) – метод прямой печати УФ-отверждаемыми красками, устойчивыми к ультрафиолетовому излучению, статическому воздействию жидкостей: 3%й раствор хлорида натрия, дистиллированной воды и минеральных масел

Материалы и методы нанесения изображения на знаки из пластика:
Материал стойки знака – поливинилхлорид с модифицирующими и стабилизирующими добавками
Материал щита-указателя – сталь оцинкованная по ГОСТ 14918
Способ производства стойки знака – экструзия расплава
Цвет - естественный белый
Нанесение изображения на стойку знака – метод прямой печати красками, устойчивыми к
ультрафиолетовому излучению, статическому воздействию жидкостей: 3%-й раствор хлорида натрия,
дистиллированной воды и минеральных масел.

Нанесение изображения на щит-указатель – метод прямой печати УФ-отверждаемыми красками, устойчивыми к ультрафиолетовому излучению, статическому воздействию жидкостей: 3%й раствор хлорида натрия, дистиллированной воды и минеральных масел



Материалы и методы нанесения изображения на знаки из металла:
Материал стоек знака – труба круглая электросварная Ø76мм t=3,0мм сталь 3 по ГОСТ 10706-76;
Материал щитов-указателей - листовая оцинкованная сталь t=0,8мм по ГОСТ 14918-80;
Окрашивание стоек знака - окрашивание двухкомпонентной акрил- уретановой грунт- эмалью цвет белый;
Нанесение полос на стойки знака – виниловая самоклеящаяся пленка Oracal 641-067G, устойчивая к ультрафиолетовому излучению, статическому воздействию жидкостей: 3%-й раствор хлорида натрия, дистиллированной воды и минеральных масел.
Нанесение изображения на щиты-указатели – аппликация ламинированной самоклеящейся виниловой пленкой Orajet 3640-010 с полноцветной печатью экосольвентными красками, устойчивыми к ультрафиолетовому излучению, статическому воздействию жидкостей: 3%й раствор хлорида натрия, дистиллированной воды и минеральных масел.
Крепления - информационный щит-указатель крепится к стойке знака на саморезы кровельные через полосы из листового металла t=3мм, габаритными размерами 250х30мм. Полосы из листового металла привариваются к информационной стойке напрямую в процессе производства до окрашивания. В полосах для крепления щитов-указателей отверстия просверливаются кровельными саморезами непосредственно в процессе монтажа.

Технические характеристики:
Материал стойки знака устойчив к действию кислот, щелочей, спиртов, минеральных масел, дистиллированной воды.
Условия эксплуатации - УХЛ категории размещения – 1 (на открытом воздухе) по ГОСТ 15150-69.
Класс горючести – Г1
Класс воспламеняемости – В1
При этом:
- диапазон рабочих температур окружающих среды – от -60 до +60°С;
- относительная влажность воздуха (при температуре +25°С) – до 98%;
- атмосферное давление – 86,6 до 106,7 кПа (от 650 до 800 мм рт. ст.);
- атмосфера типа I и II.



Подготовка и порядок установки:
1. Разметить точки установки знака на местности в соответствии с требованиями Заказчика.
2. Пробурить «лунки» в грунте d=300мм и глубиной 600мм
3. Опустить изделие в «лунки» до необходимой отметки.
4. Установить знак строго вертикально по уровню.
5. Засыпать «лунки» с помещенным в них знаком грунтом, утрамбовывая его послойно (слой не более 100мм).
6. Прикрепить щиты-указатели к стойке знака с помощью саморезов кровельных, не менее чем в 4-х местах (каждый щит-указатель).

Сделать заказ нашей продукции Вы можете:

- Обратившись к нам в офис по адресу: г. Самара, ул. Ташкентская, д. 171Г,оф. 204.

- Отправить заявку с нашего сайта samara-paneli.ru

- Позвонив к нам по одному из номеров: +7(846) 269-79-01, 269-79-02, +7-927-010-95-18, +7-927-76-388-76

Наши специалисты ответят на все Ваши вопросы и сделают максимально привлекательное предложение цен.
